氣體探測器4-20mA接線方法-深國安官網

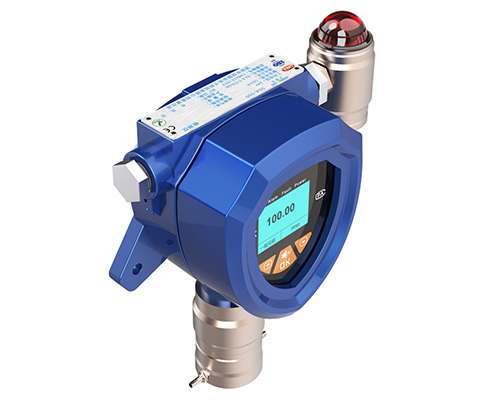

一般在氣體探測器的安裝連線上是區分有RS485和4-20mA兩種接法，據說很多小伙伴反饋在氣體探測器的安裝上不知道如何去操作4-20mA接法的問題，實則氣體探測器在4-20mA接線方法上是與RS485接線是有區別的，所以大家在安裝的時候千萬不可能搞混連接哦。那下面深國安給大家主要分享講講氣體探測器4-20mA接線方法。
氣體探測器4-20mA接線說明：
所謂三線制也就是指儀表輸入端口為V,S,GND這樣的三種線制的接線端。S為單獨的模擬量信號輸出端4-20mA的正向信號端I+, 那它的負極端就是我們共用的GND了。在S與GND端之間形成了隨氣體濃度大小而變化的4-20mA的電流信號輸出與濃度數值成正比例關系。
通常我們遠程的氣體報警控制主機或者是其他采集信號模塊接受到電流大小的變化來顯示對應濃度值，所以我們在現場施工上也是需要使用采用屏蔽線，防止線路干擾而帶來的電流突變而影響到氣體探測器控制主機的數據顯示與現場檢測的儀表不對等。

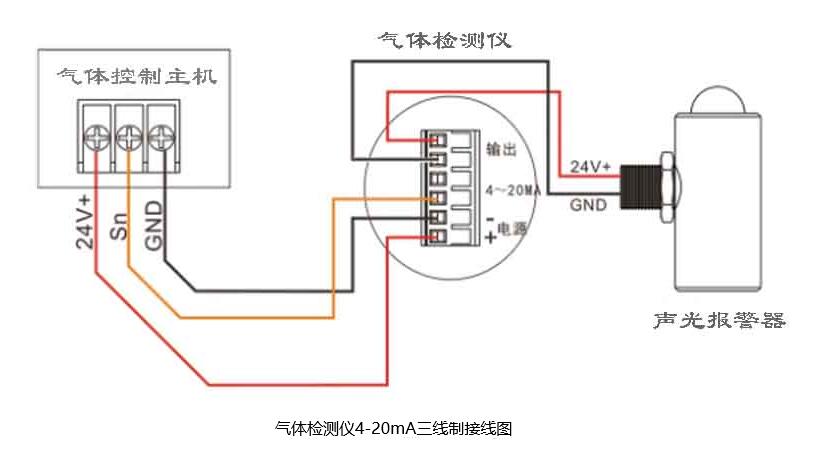

具體的三線制設計電路參考：我們可以看到從主機內部拉出一條三線電纜，有對應的V,S,GND,在儀表這端也有對應的三個端子，一一對號接入即可。與兩制就多了一根芯，三線制的優勢就是在于供電與信號分離，儀表功耗大小與信號輸出無關。也不會因儀表使用和工作時有自身功耗增加變化而導致輸出電流信號的不穩定。
